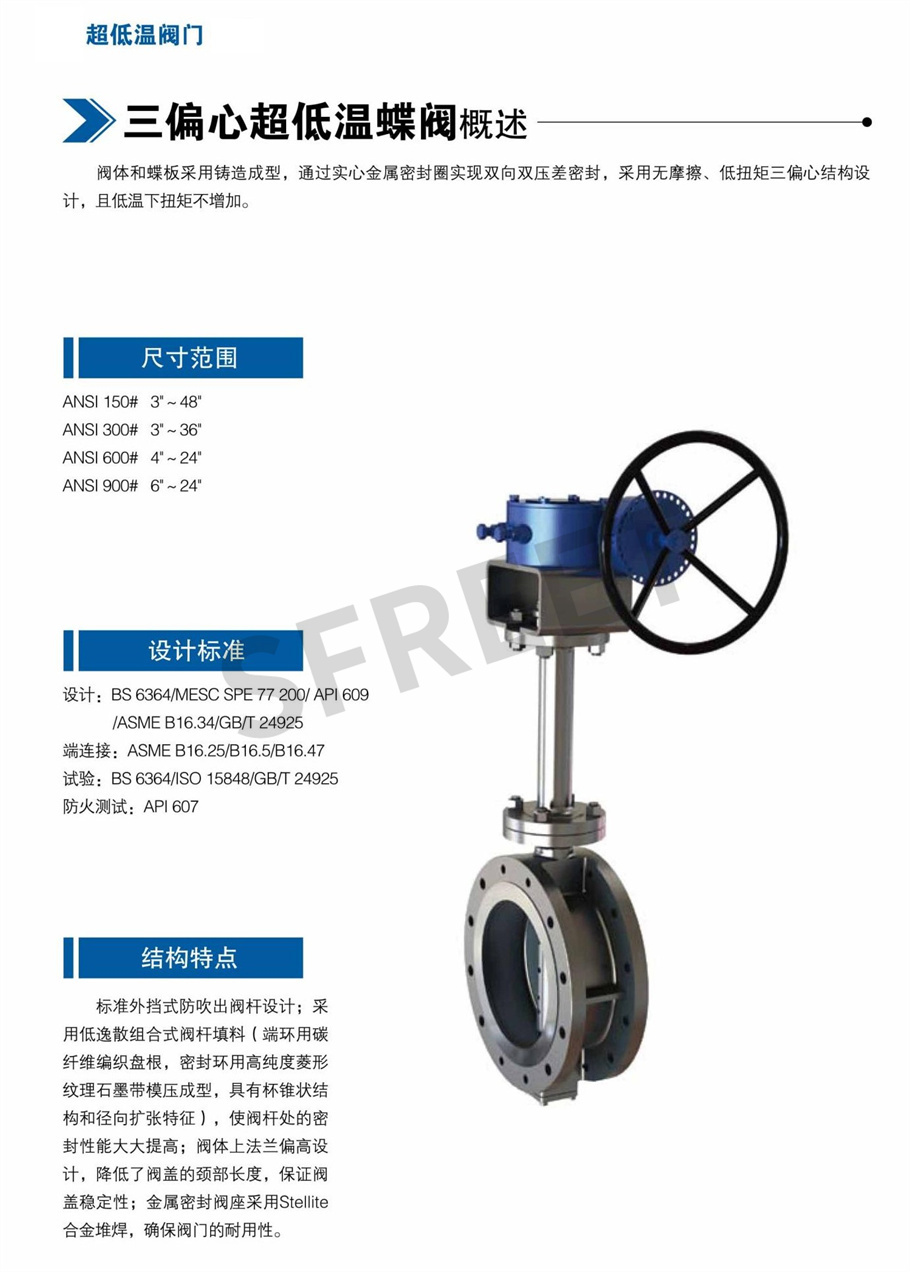

低溫蝶閥介紹

該系列閥門采用三偏心及五偏心結構，包括全金屬密封結構，在開啟瞬間，閥座密封面即脫離閥體密封面，避免了密封副之間的相對摩擦，大大增加了閥門的使用壽命。關閉閥門時，通過閥桿提供的扭矩，使密封副之間形成足夠的密封比壓并保持可靠的密封。超大的閥桿直徑可克服來自管道振動或壓力波動給密封帶來的不良反應。進一步提高了閥門的密封可靠性。由三偏心的密封原理可知，此類閥門的密封均屬于強制密封，如進一步轉動閥桿，即可增大密封比壓，且密封圈在360°圓周上比壓分布均勻，不會出現由局部比壓過高而導致材料塑性變形等現象。

我司設計制造低溫蝶閥閥體有兩種結構形式，分別為法蘭連接、對焊連接（帶檢修孔口），帶檢修孔口的閥體可在線換閥內件，使維

修工作變得異常簡單，有利于合理利用資源，節約維護成本。該系列閥門具有密封性能好、可靠性高、重量輕、結構緊湊，且無需擔心閥腔壓力異常升高現象，是輸送低溫介質的理想閥門，可廣泛用于液化天然氣、航空航天及其它領域的的低溫工況中。

低溫蝶閥設計規范

設計制造：API 609； BS 6364；ASME B16.34；MESC SPE 77/200； MSS SP-134； JB/T 12623

端-端連接尺寸： API 609或按客戶要求

端部連接：ASME B16.5；ASME B16.25；HG；GB；JB；JIS；EN；DIN

試驗與檢驗：API 598/BS 6364； MESC SPE 77/200； MSS SP-134；JB/T 12622

低溫蝶閥設計特點

閥桿防飛出設計，帶活載填料密封設計

采用三偏心結構，使密封面無相對摩擦，延長了閥門使用壽命

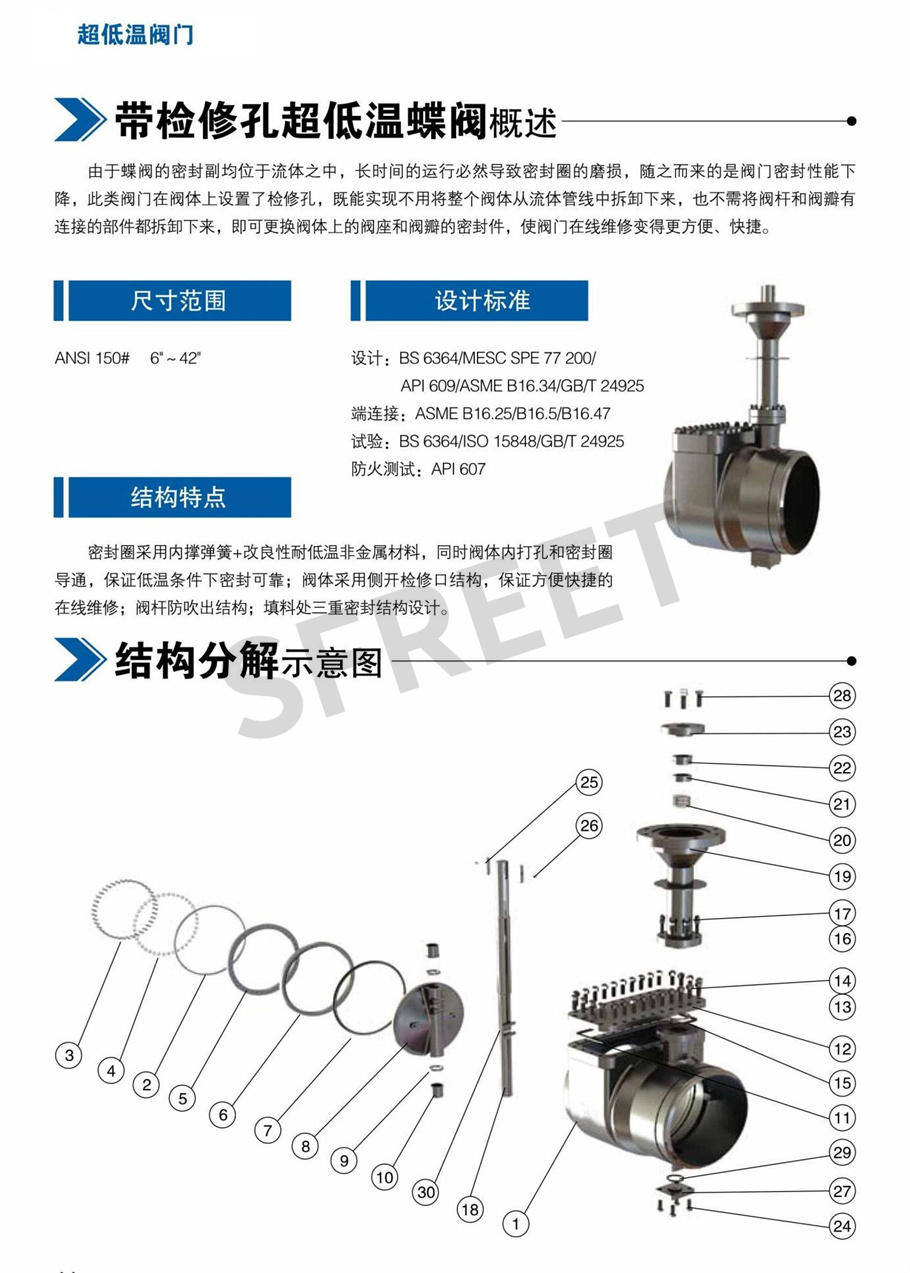

帶檢修孔口的閥體結構設計，可在線更換內件，降低了維修成本

采用加高的閥蓋結構，防止填料受低溫介質的影響，保護閥桿不受擦傷

LIP-SEAL閥桿密封圈提供一個初級密封與低泄漏石墨填料配合設計

采用高度可調式的滴水板結構，使保冷空間不受限制

可按用戶要求采用低泄漏設計。

材料組合

注：表中材料可按客戶要求配置

產品范圍

公稱通徑：4"~40" (DN100~1000)

壓力等級：ANSI/ASME 150Lb~900Lb(PN16~150MPa)

適用溫度：-196~-150 ℃

操作方式：手柄，齒輪，電動，氣動

•
