氣動薄膜高壓高溫調節閥結構及原理

   氣動薄膜高壓高溫調節閥由氣動薄膜執行機構和高壓高溫調節閥組成。

    高壓高溫調節閥采用“矩形”閥體的結構型式。由閥體、下閥體、帶散熱片的閥蓋廠閥芯、閥座、填料、導向襯套等零部件組成。

    “矩形”的特點是加工較“角形”閥體的結構裕式簡單，消除了鍛造時“角形”旁通轉彎處易裂，減少了鍛造、機加工的工作量。由于閥蓋帶散熱片，所以成功地把具有自潤滑、摩擦系數小的聚四氟乙烯作為填料，成為一項有意義的設計。

    閥體與閥蓋、下閥體用高壓雙頭螺栓連接。導向襯套由閥蓋將其夾緊在閥體上，克服了以往壓配合的脫落和螺紋連接的咬死、銹住現象。為了增加高溫耐磨性，在導向襯套和閥芯導向表面上堆焊硬質合金，以及閥芯與閥桿分開，用螺紋連接，圓往定位，銷子固定。

    閥座由下閥體把其夾緊在閥體上，閥桿與閥體間的密封，靠聚四氟乙烯型填料實現，擰動壓板上方四個螺母，通過滇料壓蓋調節填料的松緊程度，以保證閥桿移動的靈敏度和填料的密封性。

    執行機構和調節閥用螺栓和螺母連接。還有一個重要的特點就是以常溫閥為基本型，僅增換二個零件及材料郎可變成高溫閥，擴大了通用性，又便于組織生產和設計、使用的選用。

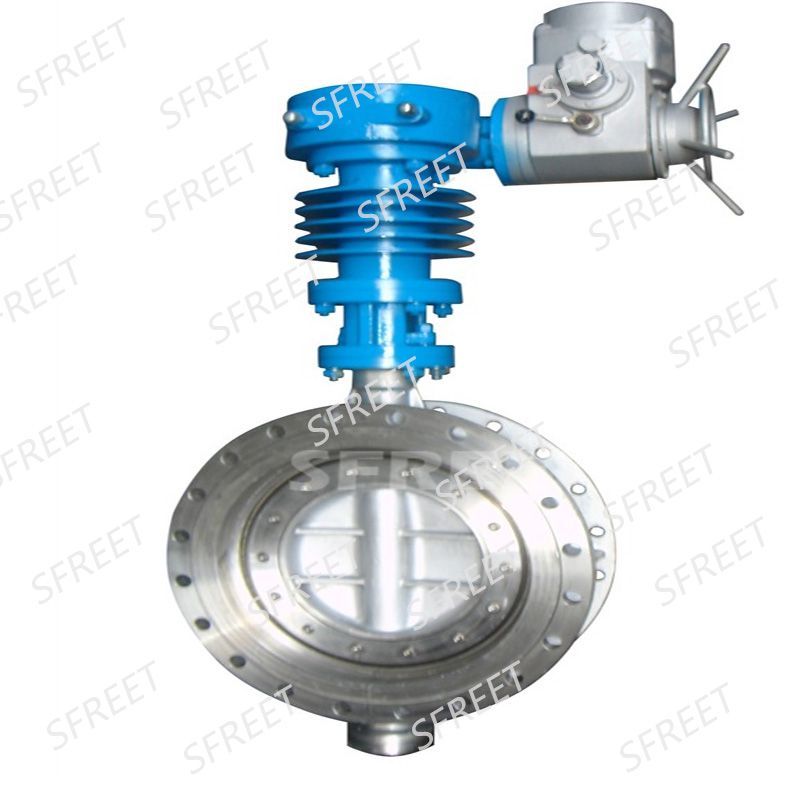

電動高溫調節蝶閥
