高溫三通摻合閥是石油化工尾氣、天然氣等過程氣脫硫過程中的環保專用設備，其作用是控制熱流混合氣體的流量，用來調節熱流和冷流混合氣體的摻合量，并使其溫度范圍時進入轉化器轉化。

工藝參數及結構特點

工藝參數

操作介質：H2S、SO2、CO2、H2O，空氣等混合氣體。操作溫度：冷流～150℃，熱流1200～1500℃，混合流260℃。操作壓力：0.025～0.035MPa。

結構特點

閥體主體為20號無縫鋼管和Q235-B鋼板的組合件(根據介質及操作條件的不同，閥體部分也有用不銹鋼閥體)，其下部熱流入口是用TA-218耐磨襯里做成的耐磨套，隔熱襯里為含鋯陶纖澆注料，澆注在閥體和TA-218耐磨套之間。閥座圈材質為ZG1Cr25Ni20Si2，閥座圈焊接在閥體殼體上。下閥桿材料為1Cr25Ni20Si2。

高溫?fù)胶祥y(見圖1)的下法蘭同燃燒爐的出口法蘭直接相連，熱流從閥門的下部進入熱流通道，閥芯在閥桿的帶動下，上下移動，控制閥座的開口面積，以達到調節熱流流量的目的。熱流和冷流在閥體內形成混合氣，通過調節熱流流量的大小，使混合流的溫度達到溫度范圍。閥體上端配有帶閥門定位器的氣動執行機構，或者直行程電動執行器，可接受4～20mA的調節信號，進行調節控制。

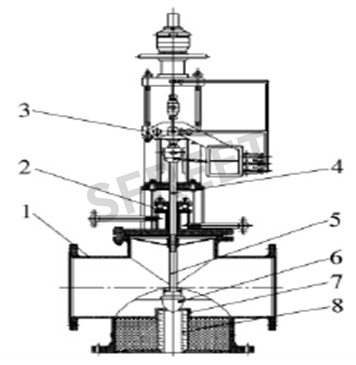

圖1 高溫三通摻合閥示意圖

1—閥體　2—填料箱　3—執行機構　4—上閥桿　5—下閥桿　6—閥芯　7—閥座圈　8—耐磨襯套

高溫?fù)胶祥y在使用中出現的問題

早期由于硫磺回收裝置的規模小，處理量小，燃燒爐的溫度在小于1200℃，閥芯材質為1Cr25Ni20Si2，閥門很少出現問題。后來隨著回收裝置規模的擴大處理量增加，導致燃燒爐的溫度隨之升高，現已達到1400℃，高時可達約1600℃。高溫?fù)胶祥y在使用過程中也隨之出現故障：閥芯被熔化;閥芯和閥桿之間的連接脫落導致閥門無法正常調節;閥門在全關時達不到關閉的要求等。經過調查研究后認為，由于現役硫磺回收裝置的處理量加大，導致燃燒爐內的溫度及熱流出口溫度遠遠高于早期的溫度，而且遠遠超過閥芯材料的正常使用溫度(1150℃)，熱流出口的高溫氣流直接作用在閥芯上，閥芯在約1400℃高溫、酸性介質腐蝕及高溫氣流沖刷的共同作用下，很快就被燒損甚至熔毀報廢，致使高溫三通摻合閥無法正常使用。

我司高溫?fù)胶祥y閥芯方案

高溫合金閥芯+內腔水冷

在高溫合金拋物線型閥芯內部挖空，與閥桿一起現成一個中空內腔，內腔內置水管，內冷卻循環水通過水管，從閥桿頂部進入閥芯底部再返回閥桿頂部排出，可循環利用節約水量，確保閥芯能夠滿足1600度持續高溫。此種水冷結構閥芯，成本經濟也耐用，性價比高。經過用戶使用驗證，使用壽命長，運行穩定。

產品應用

石油化工催化裂化裝置中的再生器、反應器、旋風分離器，單動、雙動滑閥，脫硫焚燒爐，廢酸裂解爐，一氧化碳鍋爐爐襯，燒咀磚及各種高溫耐磨部位，水泥回轉爐窯口，煤化工反應裝置內襯等。

•
